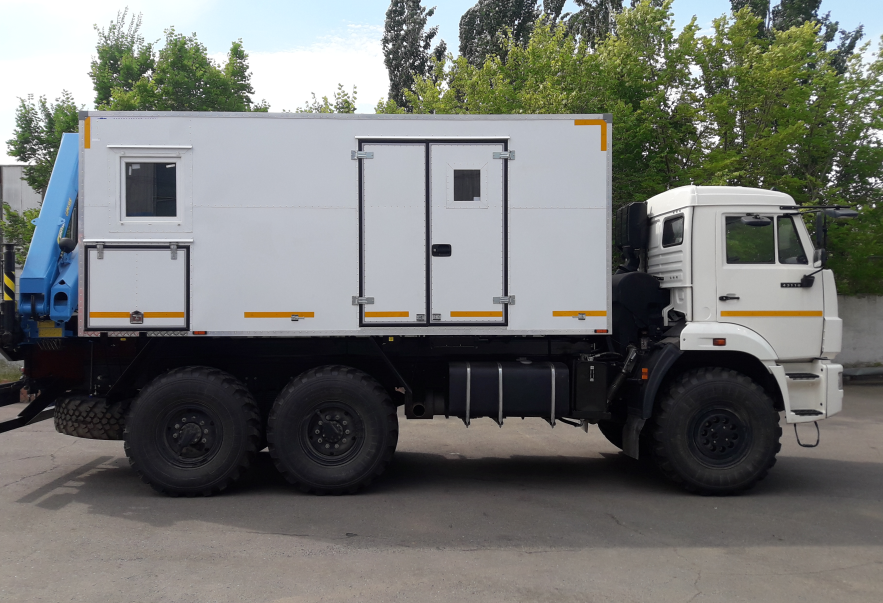

Грузопассажирский автомобиль (ГПА) категории С с КМУ используется для перевозки бригад до 6 человек в салоне кузова-фургона автомобиля, проведения грузоподъемных работ, транспортировки грузов на бортовой платформе.
Автомобили ГПА категории С оснащаются крано-манипуляторными установками с различными показателями грузоподъемности.
Таблица 1
Основные характеристики крана-манипулятора: |
Стреловое оборудование |
1 |
2 |
Грузовой момент, тм |
11,6 |
Грузоподъемность нетто, т основного подъема: максимальная на максимальном рабочем вылете |
5,8 0,74 |
Вылет, м основного подъема: максимальный максимальный рабочий минимальный |
12,58 12,35 2,0 |
Максимальная высота подъема, м |
15,4 |
Максимальная глубина опускания, м |
- 7,873 |
Допустимая вертикальная нагрузка на выносную опору в рабочем состоянии, т |
10 |
Допустимая масса груза, с которой разрешено телескопирование секций стрелового оборудования, т: |
2,35 |
Минимальное время полного движения механизма стрелового оборудования в обоих направлениях, с (мин.): - первая стрела: - подъем - опускание - вторая стрела: - подъем - опускание - телескопирование: - выдвижение - втягивание Максимальное время полного движения механизма стрелового оборудования в обоих направлениях |
23 (0,38) 32 (0,53) 29 (0,48) 16(0,26) 42(0,7) 30 (0,5) не ограничено |
Частота вращения, рад/с (об/мин) |
0,36(3,5) |
Угол поворота КМУ в горизонтальной плоскости относительной продольной оси автомобиля, рад (град).: без груза с грузом |
390 390* |
Место управления: при работе |
сиденье на колонне |
при установке на выносные опоры > |
на площадке (земле) (два пульта управления расположены по разные стороны манипулятора) |
Группа классификации (режима) по ИСО 4301/1: - крана-манипулятора; - механизмов: подъема поворота телескопирования |
А2 МЗ М2 Ml |
Способ управления |
Гидравлический |
Масса крано-манипуляторной установки без гидронасоса, рабочей жидкости, другого сменного оборудования, т |
2,350 |
Место монтажа крано-манипуляторной установки (КМУ) на транспортное средство |
За грузовой платформой |
Габаритные размеры крана-манипулятора в транспортном положении, м: длина ширина высота |
9,25 2.5 3.6 |
Габаритные размеры грузовой платформы, м: длина ширина |
2,400 2,460 |
Масса снаряженного крана-манипулятора, т |
14,400 |
Масса наибольшего перевозимого груза, т |
2,0 |
Наибольшая скорость движения автомобиля полной массы, не более, км/ч |
60 |
Полная масса крана-манипулятора, т |
17,000 |
Распределение полной массы крана-манипулятора на дорогу, т: через шины передних колес шасси через шины колес тележки шасси |
4,800 12,200 |
Привод гидронасоса от коробки передач: частота вращения насоса, об/мин |
1000-1200 |
Напряжение электрической цепи шасси, В |
24 |
